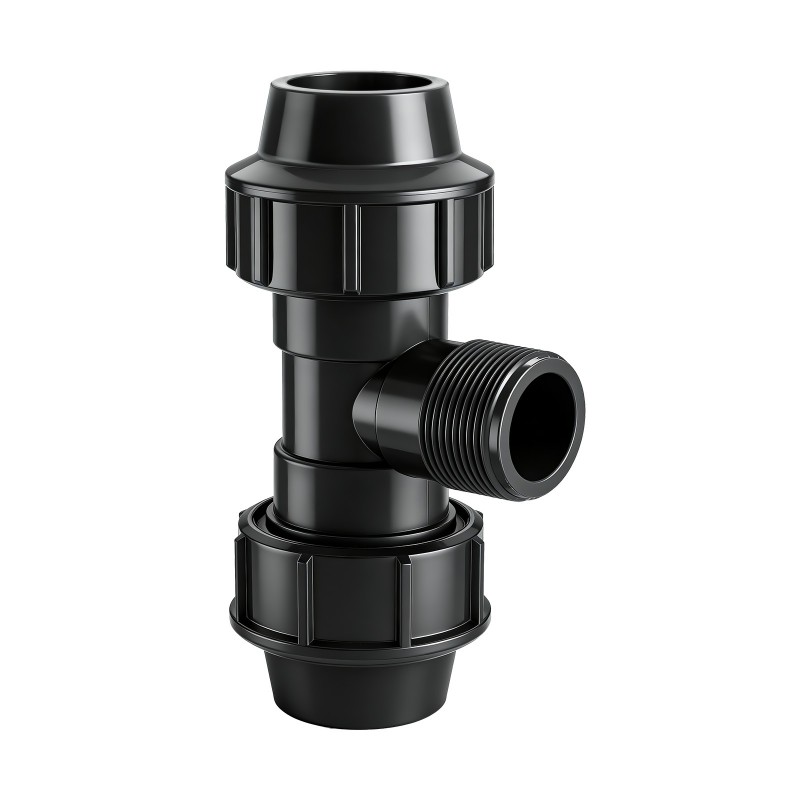

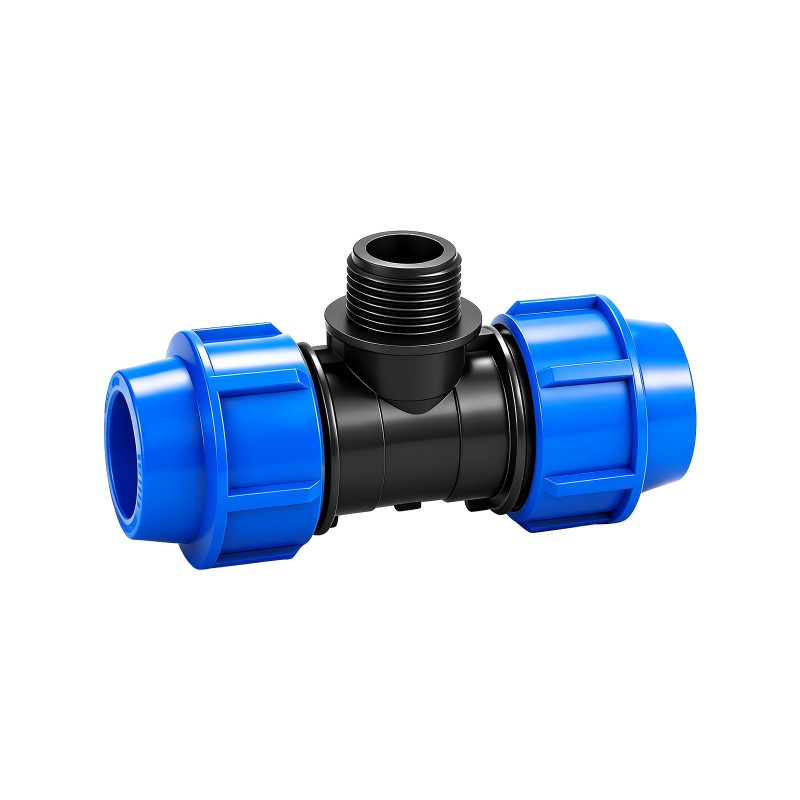

Быстроразъемный тройник с наружной резьбой из полипропилена модели JRP11
Тройник с наружной резьбой JRP11 имеет запатентованную самозащелкивающуюся конструкцию когтеобразного типа и четырехсекционную конструкцию. Он изготовлен полностью из 100% новых материалов и рассчитан на работу в условиях высокого давления PN16. Подходит для сельскохозяйственного орошения, муниципального водоснабжения и водоотведения, а также промышленных трубопроводных систем. Изделие представлено в полном диапазоне размеров от DN20 до DN110, поддерживает OEM-заказы и совместимость с мировыми стандартами.
Описание
маркер
Ключевое преимущество
запатентованная технология самоблокировки «Орлиный коготь», обеспечивающая высоконапорное соединение с защитой от отсоединения труб класса PN16.
Основные преимущества
1. Запатентованная конструкция с четырьмя «орлиными когтями», которая при натяжении становится всё плотнее, что окончательно решает проблему отсоединения трубки под высоким давлением.
2. Быстрая ручная установка без использования инструментов, повышение эффективности одноточечного соединения более чем на 200 %.
3. 100 % совершенно новое высокоэффективное сырье, обеспечивающее долговечную герметичность в условиях температур от -20 °C до колебаний высокого давления.
4. Полный диапазон размеров от DN20 до DN110, что позволяет комплексно удовлетворить потребности в создании сложных ответвлений трубопроводов.
Призыв к действию: Получить предложение по оптовой закупке / Скачать CAD-чертежи конструкции
Основные характеристики
Название изделия: Быстроразъемный тройник с наружной резьбой из полипропилена
Модель: JRP11
Тип соединения: быстроразъемное соединение с прессованием и уплотнением + отвод с наружной резьбой
Класс давления: PN16 (1,6 МПа)
Диапазон номинальных диаметров: DN20 – DN110
Подходящие материалы труб: PE, PP и другие вязкие материалы
Рабочая температура: от -20 °C до комнатной температуры
Материал уплотнения: высококачественный каучук EPDM
Основные преимущества
Запатентованная самоблокирующаяся система «Орлиный коготь» обеспечивает стабильность работы при высоком давлении
Стопорное кольцо имеет запатентованную четырехсекционную конструкцию, на внутренней поверхности которой расположены острые зубцы; при затягивании гайки возникает физический самоблокирующийся эффект, при котором «чем сильнее тянешь, тем крепче затягивается». По сравнению с обычным C-образным кольцом с одним отверстием такая конструкция обеспечивает равномерное зажатие на 360 градусов и автоматическую адаптацию к допускам труб. Даже в неблагоприятных условиях – при колебаниях давления, сильной вибрации или значительных перепадах температур – она сохраняет прочное соединение в течение длительного времени, эффективно предотвращая соскальзывание.
Структура с симметричными трапециевидными ребрами жесткости, повышающая сопротивление гайки кручению
Модернизированная зажимная гайка имеет симметричную трапециевидную конструкцию с ребрами жесткости, которая позволяет перераспределить локальные напряжения при затяжке с точечной концентрации на равномерное распределение. Такая конструкция значительно снижает риск растрескивания гайки при монтаже с высоким крутящим моментом или при частых демонтажах, обеспечивает более плавную обратную связь по нагрузке, а также гарантирует высокую отказоустойчивость на строительной площадке и долговечность изделия.
100 % новых сырьевых материалов гарантируют долговечность в сложных условиях эксплуатации
Вся линейка продукции изготавливается исключительно из 100% нового высококачественного сырья; добавление вторичного сырья категорически запрещено. Это обеспечивает высокую жесткость самого фитинга и превосходную вязкость всех его компонентов, что гарантирует отсутствие хрупкого разрушения зубцов фиксирующего кольца и проскальзывания резьбы. В сочетании с уплотнительными кольцами из EPDM специальной формулы, сохраняющими хорошую эластичность даже при экстремально низких температурах до -20 °C, это значительно продлевает срок службы продукции при эксплуатации на открытом воздухе и в подземных условиях.
Конструкция с быстрым соединением без использования инструментов значительно снижает затраты на строительство
Продукт основан на принципе физико-механического сжатия, поэтому при монтаже не требуется термосварка или химические клеи. Сборку можно быстро выполнить вручную или с помощью простого ключа, что значительно упрощает процесс установки. Такой способ быстрого соединения позволяет существенно сократить сроки реализации проектов и снизить затраты на рабочую силу в таких сферах, как сельскохозяйственное орошение и аварийный ремонт инженерных сетей, где требуется оперативная прокладка труб.
Описание материалов и серий
Вся продукция данной серии изготавливается из высококачественного нового полипропилена (ПП), обладающего превосходной устойчивостью к ультрафиолетовому излучению (УФ), что позволяет эффективно замедлить старение материала при установке на открытом воздухе. Поверхность продукции оптимизирована с учетом атмосферных воздействий, а цветовая гамма может быть адаптирована в соответствии с климатическими условиями различных регионов.
Серия JRP позиционируется как система быстроразъемных соединений промышленного уровня, отвечающая высоким стандартам и поддерживающая международные стандарты, такие как ISO и DIN. Мы обладаем наработанным опытом в разработке пресс-форм и можем предоставлять OEM-изделия по индивидуальным спецификациям в соответствии с требованиями дистрибьюторов, обеспечивая полную совместимость продукции с трубными стандартами различных стран и регионов.
Сферы применения
Система водосберегающего орошения в сельском хозяйстве: выступая в качестве центрального узла для быстрого подключения магистральных трубопроводов к разветвленным дождевальным насадкам, она должна обеспечивать компенсацию колебаний температуры поверхности земли.
Модернизация городских систем водоснабжения и водоотведения: используется для быстрого подключения ответвлений при обновлении трубопроводных сетей в старой части города, что позволяет проводить работы без применения открытого огня.
Ландшафтный дизайн и бытовое водоснабжение: предлагаются простые решения по продлению трубопроводов, обеспечивающие эстетичный вид и герметичность.
Промышленные и строительные трубопроводы: обеспечивают прочное механическое соединение в трубопроводных сетях промышленных предприятий с высокой частотой вибраций.
Системные решения (обязательно должны включать)
Комплексное решение для системы соединения высоконапорных трубопроводов
Серия JRP включает не только тройники с наружной резьбой JRP11, но и соединители с одинаковым диаметром, колена, шаровые краны, разъемные соединения, а также изделия с внутренней резьбой, укрепленные кольцами из нержавеющей стали, соответствующие тому же стандарту. Вся продукция соответствует единому стандарту проектирования PN16, что обеспечивает единообразие физических характеристик всех компонентов системы.
Благодаря комплексному ассортименту продукции JRP клиенты могут быстро построить полноценную трубопроводную сеть от источника воды до конечных ответвлений. Мы предлагаем комплексную поддержку в сфере закупок, что позволяет снизить ваши затраты на управление запасами и сократить сроки доставки за счет наших возможностей по систематизированным поставкам.
Часто задаваемые вопросы
Требуются ли для установки этого тройника специальные инструменты?
Нет необходимости. Для размеров DN63 и меньше обычно достаточно ручной затяжки для обеспечения герметичности; для крупных размеров DN75 и выше рекомендуется использовать простой быстроразъемный ключ, чтобы гарантировать достижение необходимого момента затяжки.
Как выбрать подходящие размеры и стандарты резьбы?
Пожалуйста, выбирайте соответствующий диаметр в соответствии с наружным диаметром труб из ПЭ/ПП (например, DN32 соответствует трубам с наружным диаметром 32 мм). Наружная резьба может быть выполнена по стандартам BSP или NPT; при выборе модели необходимо уточнить тип резьбы на входном патрубке отводящего клапана или измерительного прибора.
Можно ли использовать данный продукт с клапанами из различных материалов?
Да. Конец с наружной резьбой JRP11 можно напрямую подключить к пластиковым или металлическим клапанам с внутренней резьбой. При подключении к металлическим клапанам рекомендуется использовать тефлоновую ленту для обеспечения наилучшей герметичности.
Поддерживает ли производитель изготовление продукции по заказу (OEM) или нанесение собственной маркировки?
Поддержка. Мы предлагаем комплексные услуги по производству по заказу (OEM) – от индивидуальной настройки цвета и изготовления форм для логотипов до разработки упаковочных решений – для удовлетворения потребностей различных дистрибьюторов по всему миру в области построения бренда.
Доверие к бренду (Почему стоит выбрать)
Производственные мощности для массового производства: наличие нескольких высокоточных линий литья под давлением, обеспечивающих своевременную поставку крупных заказов и стабильное качество продукции.
Строгая система контроля качества: каждая партия продукции проходит испытания высоким статическим давлением и испытания на вытяжение, что гарантирует соответствие стандарту PN16.
Опыт работы в условиях глобализации поставок: наша продукция поставляется во многие страны и регионы, мы хорошо знакомы с отраслевыми стандартами и процедурами таможенного оформления в различных регионах.
Полная линейка продукции: ассортимент охватывает все размеры от DN20 до DN110 и более сотни конструкционных вариантов, что позволяет предлагать клиентам комплексные решения для трубопроводных сетей.
| размер(mm) | DN | PN | D(mm) | D1(mm) | L(mm) | L1(mm) | M |
| 20X1/2″ | 15X15 | 16 | 20 | 46 | 140 | 16 | 1/2″ |
| 20X3/4″ | 15X20 | 16 | 20 | 46 | 140 | 18 | 3/4″ |
| 25X1/2″ | 20X15 | 16 | 25 | 55 | 164 | 16 | 1/2″ |
| 25X3/4″ | 20X20 | 16 | 25 | 55 | 164 | 18 | 3/4″ |
| 25X1″ | 20X25 | 16 | 25 | 55 | 164 | 20 | 1″ |
| 32X1/2″ | 25X15 | 16 | 32 | 63 | 190 | 16 | 1/2″ |
| 32X3/4″ | 25X20 | 16 | 32 | 63 | 190 | 18 | 3/4″ |
| 32X1″ | 25X25 | 16 | 32 | 63 | 190 | 20 | 1″ |
| 40X1″ | 32X25 | 16 | 40 | 80 | 218 | 20 | 1″ |
| 40X1-1/4″ | 32X32 | 16 | 40 | 80 | 218 | 25 | 1-1/4″ |
| 40X1-1/2″ | 32X40 | 16 | 40 | 80 | 218 | 27 | 1-1/2″ |
| 50X1-1/4″ | 40X32 | 16 | 50 | 96 | 268 | 25 | 1-1/4″ |
| 50X1-1/2″ | 40X40 | 16 | 50 | 96 | 268 | 27 | 1-1/2″ |
| 50X2″ | 40X50 | 16 | 50 | 96 | 268 | 30 | 2″ |
| 63X1-1/2″ | 50X40 | 16 | 63 | 115 | 334 | 27 | 1-1/2″ |
| 63X1-1/4″ | 50X32 | 16 | 63 | 115 | 334 | 25 | 1-1/4″ |
| 63X2″ | 50X50 | 16 | 63 | 115 | 334 | 30 | 2″ |
| 63X2-1/2″ | 50X65 | 16 | 63 | 115 | 334 | 33 | 2-1/2″ |
| 75X2″ | 65X50 | 10 | 75 | 129 | 396 | 30 | 2″ |
| 75X2-1/2″ | 65X65 | 10 | 75 | 129 | 396 | 33 | 2-1/2″ |
| 75X3″ | 65X80 | 10 | 75 | 129 | 396 | 35 | 3″ |
| 90X3″ | 80X80 | 10 | 90 | 155 | 440 | 35 | 3″ |
| 90X4″ | 80X100 | 10 | 90 | 155 | 440 | 40 | 4″ |
| 110X3″ | 100X80 | 10 | 110 | 184 | 556 | 35 | 3″ |
| 110X4″ | 100X100 | 10 | 110 | 184 | 556 | 40 | 4″ |
