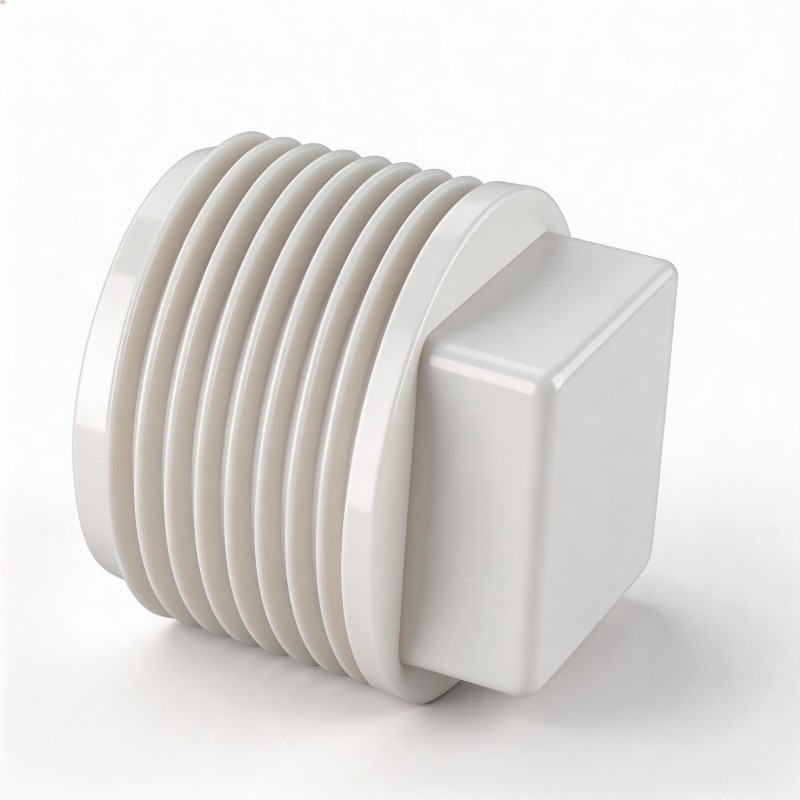

Заглушка с наружной резьбой из CPVC JRL10, высокотермостойкая и коррозионностойкая заглушка для закрытия концов трубопроводов, PN16
Резьбовые заглушки из CPVC серии JRL10 изготовлены из высококачественной смолы CPVC и рассчитаны на работу в среде с температурой до 102 градусов по Цельсию. Имеют соединения, соответствующие стандартам DIN, ANSI и BSPT, и подходят для герметизации конечных точек в системах горячего и холодного водоснабжения в химической и промышленной отраслях. Предлагаются варианты изготовления по индивидуальному заказу OEM-производителя, а также инженерные решения.
Описание
маркер
Описание продукта
Название продукта: Резьбовые заглушки из CPVC серии JRL10
Ключевое преимущество: решение для герметизации в тяжелых промышленных условиях, выдерживающее температуру до 102 °C
Основные преимущества:
Чрезвычайная термостойкость до 102 градусов по Цельсию, подходит для транспортировки промышленной горячей воды и химических сред
Конструкция высоконапорного уровня PN16/250 PSI гарантирует полное отсутствие риска утечек на конце трубопровода
Полная поддержка стандартных интерфейсов, совместимость с основными системами, такими как DIN, ANSI, BSPT и др.
Рецептура материала с высоким модулем упругости, обеспечивающая чрезвычайно высокую механическую прочность и ударопрочность
Основные характеристики
Название продукта: Резьбовая заглушка из CPVC
Модель изделия: JRL10
Материал: CPVC (хлорированный поливинилхлорид)
Тип соединения: наружная резьба (Male Thread)
Стандарты соединений: GB / DIN / ANSI / CNS / BSPT / NPT
Рабочее давление: PN16 / 250 PSI
Диапазон рабочих температур: от -20 °C до 102 °C
Применимые среды: сильные кислоты, сильные щелочи, горячая вода, промышленные жидкости
Основные преимущества
Конструкция с упрочненной шестигранной головкой обеспечивает стабильность монтажа. В модели JRL10 используется утолщенная шестигранная головка, что увеличивает площадь соприкосновения гаечного ключа и предотвращает проскальзывание или растрескивание при монтаже с использованием чрезвычайно высокого крутящего момента, обеспечивая надежность соединения на протяжении всего срока службы.
Высокоточная литьевая формовка обеспечивает оптимальную герметичность. Резьбовая часть изготовлена с помощью высокоточного литья под давлением, что гарантирует целостность зубчатой формы и соответствие стандартам многих стран. В сочетании с уплотнительной лентой достигается герметичность промышленного уровня, что позволяет эффективно снизить частоту технического обслуживания конечных узлов системы.
Оригинальный материал CPVC обеспечивает превосходную долговечность. Благодаря использованию сырья CPVC с высоким содержанием хлора, он обладает исключительной химической стойкостью и антиокислительными свойствами, не разлагается в условиях воздействия высоких температур, кислот и щелочей, а его срок службы превышает срок службы обычных пластиковых трубных фитингов более чем в 3 раза.
Полностью совместимая система соединений упрощает процесс закупок. Один тип изделия охватывает различные стандарты резьбы, включая GB, DIN, ANSI и BSPT, благодаря чему дистрибьюторам не нужно держать на складе несколько различных моделей для разных регионов, что значительно повышает оборачиваемость запасов и снижает затраты на хранение.
Техническая документация
Предоставляются 2D/3D CAD-модели для скачивания (для помощи в выборе модели)
Содержит подробные отчеты об испытаниях физических характеристик (прочность на разрыв, температура размягчения по Вика)
Предоставляется таблица рекомендуемых моментов затяжки (для предотвращения повреждений из-за чрезмерного затягивания)
Предоставляется справочное руководство по химической стойкости
Описание материалов и серий
Данная продукция изготавливается из 100% новой высокоплотной смолы CPVC; категорически запрещается добавление каких-либо вторичных материалов, что обеспечивает стабильность характеристик продукции в экстремальных условиях эксплуатации и соответствие экологическим нормам.
JRL10 входит в серию резьбовых фитингов промышленного класса, конструкция которых разработана с учетом требований к давлениям в условиях тяжелой промышленности. Эти фитинги идеально подходят для промышленных трубопроводных систем из CPVC, соответствующих различным стандартам, и поддерживают услуги OEM-изготовления в специальных цветах.
Сферы применения
Трубопроводы химико-технологических процессов: используются в качестве заглушек на концах трубопроводов для защиты от коррозии под воздействием сильнокислотных и сильнощелочных сред.
Система циркуляции промышленной горячей воды: сохраняет стабильность конструкции в условиях температуры до 102 градусов по Цельсию, не подвергаясь размягчению и деформации.
Линии по гальваническому покрытию и производству полупроводников: обеспечивают надёжную герметизацию в условиях высокочистой жидкой среды, предотвращая загрязнение ионами металлов.
Система аэрации для очистки сточных вод: предназначена для временной или постоянной герметизации трубопроводов, по которым транспортируются газ и жидкость под высоким давлением.
Системные решения
Комплексные решения для промышленных трубопроводных систем из CPVC профессионального уровня
Для обеспечения оптимальной работы вашей трубопроводной системы рекомендуется использовать заглушку JRL10 в комплекте со следующими изделиями:
Промышленные шаровые краны из CPVC: обеспечивают точное регулирование расхода и отключение потока.
Соединения CPVC с разъемными муфтами и внутренней резьбой: создание модульных соединений, которые легко разбираются.
Трубы из CPVC для высокого давления: обеспечивают одинаковые показатели давлениестойкости и термостойкости по всей системе.
Серия JRL10 обеспечивает возможность комплексного создания систем — от труб и арматуры до концевых заглушек — гарантируя соответствие физических свойств материалов по всей линии.
Часто задаваемые вопросы
Нужно ли при установке этой заглушки использовать уплотнительную пасту?
Рекомендуется использовать специальную ленту из ПТФЭ или резьбовой герметик, чтобы обеспечить наилучшую защиту от утечек при давлении PN16.
Как выбрать подходящую заглушку в зависимости от давления в системе?
Модель JRL10 имеет номинальное давление PN16 и подходит для большинства промышленных трубопроводов, работающих под давлением. Если пиковое давление в системе превышает 250 PSI, обратитесь к нашей технической службе для заказа изделия с усиленным корпусом.
Можно ли продавать этот продукт в комплекте с клапанами из ПВХ?
Да, хотя материалы разные, стандарты резьбы совпадают, поэтому соединение можно выполнить напрямую. Однако в условиях высоких температур необходимо убедиться, что предельная температура всей трубопроводной линии не превышает максимальную температуру, допустимую для самого нестойкого к высоким температурам компонента.
Поддерживается ли индивидуальная настройка под бренд OEM?
Да. Мы предоставляем услуги по производству на заказ, включая нанесение логотипа бренда на сам продукт, изготовление индивидуальной упаковки, а также корректировку определенных физико-технических характеристик.
Доверие к бренду
Наличие автоматизированного цеха литья под давлением с годовой производственной мощностью в 10 000 тонн обеспечивает своевременную доставку крупных заказов.
В ассортименте представлена полная линейка промышленных трубопроводных фитингов диаметром от DN15 до DN400, что обеспечивает удобство закупок «из одних рук».
Мы специализируемся в сфере OEM-производства и обладаем опытом оказания полного спектра услуг — от проектирования пресс-форм до выпуска готовой продукции.
Продукция экспортируется в более чем 50 стран мира и соответствует требованиям CE, NSF, а также ряду международных промышленных стандартов.
| размер (дюймы) | L(mm) | Z(mm) | M |
| 1/2" | 27 | 17 | 1/2" |
| 3/4" | 30 | 19 | 3/4" |
| 1" | 35 | 22 | 1" |
| 1-1/4" | 38.5 | 26.5 | 1-1/4" |
| 1-1/2" | 39.5 | 26.5 | 1-1/2" |
| 2" | 46.5 | 31.5 | 2" |
