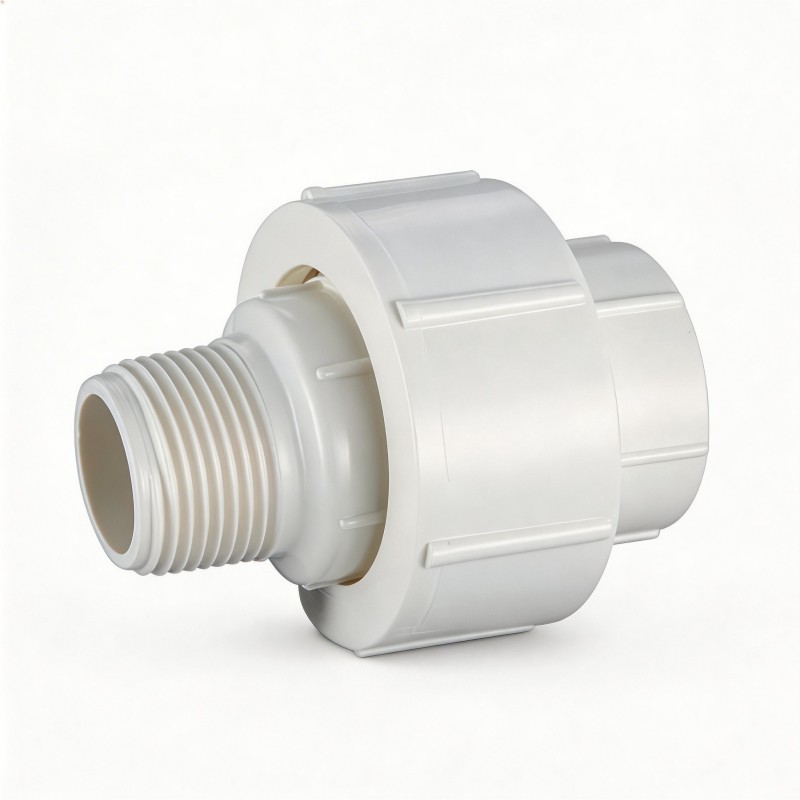

Соединитель с внутренней и внешней резьбой из CPVC JRL15, высокотемпературный быстроразъемный соединитель PN16, промышленный клапан с запасным сердечником
Соединения с внутренней и внешней резьбой из CPVC серии JRL15 специально разработаны для использования в промышленных условиях с высокой температурой до 102 °C. Благодаря съемной конструкции соединений техническое обслуживание оборудования можно выполнять без разрезания трубопроводов. Соответствуют стандартам DIN/ANSI/BSPT и широко применяются в трубопроводах химической, гальванической и полупроводниковой промышленности. Поддерживается производство по заказу (OEM).
Описание
маркер
Описание продукта
Наименование изделия: Соединения с внутренней и внешней резьбой из CPVC серии JRL12 (муфты)
Ключевое преимущество: промышленное решение, позволяющее осуществлять быстрое техническое обслуживание сложных трубопроводных систем при температуре 102 °C без демонтажа труб
Основные преимущества:
Гибкая конструкция со съемными соединениями позволяет значительно сократить время простоя, связанного с заменой насосов, клапанов и измерительного оборудования
Превосходная термостойкость до 102 градусов по Цельсию, подходит для систем циркуляции горячей воды в химической промышленности, кислотной промывки и высокотемпературных жидкостей
PN16 / 250 PSI — усиленная конструкция, устойчивая к давлению, обеспечивающая стабильность уплотнения в условиях динамического давления в течение длительного времени
Функция переключения между внутренней и наружной резьбой упрощает схему подключения от магистрального трубопровода к конечному исполнительному механизму
Основные характеристики
Название продукта: Соединительная муфта с внутренней и внешней резьбой из CPVC
Модель изделия: JRL15
Материал: CPVC (хлорированный поливинилхлорид)
Тип соединения: наружная резьба к внутренней резьбе (соединение типа «Union»)
Стандарты соединений: GB / DIN / ANSI / CNS / BSPT / NPT
Рабочее давление: PN16 / 250 PSI
Диапазон рабочих температур: от -20 °C до 102 °C
Применимые среды: горячая вода, коррозионные химические жидкости, промышленные сточные воды
Ключевые преимущества
Конструкция с разъемными соединениями значительно повышает надежность технического обслуживания системы
Благодаря двухкомпонентной конструкции муфты в сочетании с уплотнительными кольцами из EPDM/FPM устройство JRL15 позволяет быстро отсоединять и вновь подключать оборудование путем поворота гайки муфты, не нарушая при этом существующую конфигурацию трубопровода. Такая конструкция позволяет избежать механической усталости трубопровода, вызванной частым техническим обслуживанием.
Оптимизация канала полного прохода для снижения потерь энергии, связанных с перекачкой жидкости
Внутренняя конструкция изделия разработана с учетом гидродинамической компенсации, что позволяет эффективно снизить коэффициент локального сопротивления в местах соединений. По сравнению с традиционными резьбовыми переходниками при транспортировке сред с высокой вязкостью или высокой скоростью потока данное изделие позволяет значительно снизить противодавление в насосной системе и повысить общую эффективность работы.
Материал CPVC с высоким содержанием хлора обеспечивает долговечность в экстремальных условиях
Изготавливается из 100% нового промышленного CPVC, который даже при рабочей температуре 102 °C сохраняет чрезвычайно высокую прочность на разрыв и модуль упругости. При контакте с сильными окисляющими средами, такими как хлорноводородная кислота и смеси кислот и щелочей, материал не подвержен охрупчиванию и растрескиванию, а срок службы превышает срок службы обычных пластиковых соединительных фитингов более чем в 3 раза.
Интегрированная конструкция с внутренней и внешней резьбой повышает коммерческую ценность системы
Данный продукт объединяет в себе функции перехода на другой диаметр, изменения направления и соединения, что позволяет сократить количество соединителей в системе. Для системных интеграторов это означает более низкие затраты на закупку, упрощение управления запасами, а также большую гибкость при монтаже в условиях ограниченного пространства.
Технические ресурсы
Предоставить подробную таблицу с указанием межосевых расстояний для всех типоразмеров и размеров пространства, необходимого для демонтажа
Поддержка загрузки 3D-файлов в формате STEP/CAD (для удобства проектирования сложных интегрированных устройств)
Таблица химической стойкости уплотнительных элементов (EPDM/FPM)
Предоставление справочных данных по снижению прочности при давлении при различных температурных градиентах
Описание материалов и серий
Серия JRL15 изготавливается из гранул CPVC высокой чистоты, физические свойства сырья строго соответствуют стандартам ASTM, что гарантирует отсутствие выделения примесей при температурах выше 100 °C и обеспечивает чистоту перекачиваемой жидкости.
Данная серия входит в линейку наших резьбовых фитингов «для тяжелых условий эксплуатации», толщина стенок которых специально увеличена с учетом условий эксплуатации на промышленных объектах, характеризующихся вибрацией или колебаниями давления. Мы предлагаем индивидуальный подбор уплотнительных элементов для транспортировки специальных химических веществ, а также производство с маркировкой OEM.
Сценарии применения
Вход и выход насосной установки для химической промышленности: служат переходным соединением между корпусом насоса и трубопроводом, облегчая периодический демонтаж насосной установки для технического обслуживания и замену уплотнительных поверхностей.
Оборудование для очистки полупроводников: обеспечивает гибкое подключение и быстрое переключение трубопроводов с высокочистыми растворами, работающими при высоких температурах, в ограниченном пространстве.
Система автоматической дозировки: соединяет расходомер с дозирующим отводом, что позволяет очищать фильтрующий сетчатый фильтр прибора без отключения магистрального трубопровода.
Система подачи горячей воды при высоких температурах: применяется на конечных участках теплообменных станций для решения проблем соединения, возникающих из-за разницы в коэффициентах теплового расширения металла и пластика.
Системные решения
Промышленные модульные трубопроводные системы из CPVC с возможностью разборки
Соединительные муфты с внутренней и внешней резьбой JRL15 в сочетании со следующими компонентами позволяют создать более эффективную конфигурацию системы:
Промышленные шаровые краны из CPVC: обеспечивают надежное перекрытие потока жидкости до разъединения соединений.
Обратный клапан из CPVC: предотвращает несчастные случаи, связанные с обратным потоком жидкости при демонтаже и техническом обслуживании.
Переходник CPVC с переменным диаметром: предназначен для соединения муфтовых соединений с контрольно-измерительными приборами разных типоразмеров.
Серия JRL15 обеспечивает возможность комплексного создания систем, снижая риск протечек за счет высокоинтегрированных компонентов и повышая качество выполнения проектов.
Часто задаваемые вопросы
Каковы требования к моменту затяжки при монтаже муфты JRL15?
Концу с разъемной гайкой следует сначала затянуть вручную, а затем зафиксировать с помощью специального ключа для разъемных соединений на 1/4–1/2 оборота. Не прилагайте чрезмерного усилие, чтобы не повредить уплотнительную поверхность и не привести к растрескиванию гайки.
Как выбрать материал уплотнительного кольца в зависимости от рабочей среды?
Стандартные модели оснащены термостойкими уплотнительными кольцами из EPDM и подходят для использования с обычной горячей водой и слабыми кислотами и щелочами. При использовании с сильноокисляющими кислотами (например, азотной или серной кислотой) при выборе модели рекомендуется указать необходимость установки уплотнительных колец из FPM (фторкаучука).
Поддерживает ли JRL15 изготовление на заказ изделий с резьбой разных стандартов?
Да. Мы можем изготовить специальные изделия по индивидуальному заказу с наружной резьбой ANSI (американский стандарт) на одном конце и внутренней резьбой BSPT (британский стандарт) на другом конце в соответствии с требованиями заказчика, что позволит обеспечить подключение импортного оборудования.
Каковы минимальный объем заказа и сроки поставки для заказов OEM?
Мы располагаем полным комплексом возможностей по разработке пресс-форм и литью под давлением. Минимальный объем заказа на производство продукции под брендом OEM стандартных размеров невелик, а срок поставки обычно составляет 2–3 недели, в зависимости от объема заказа.
Доверие к бренду («Почему стоит выбрать»)
Полностью автоматизированная линия литья под давлением промышленного уровня, обеспечивающая высокую стабильность размеров и механических характеристик продукции в каждой партии.
Полный ассортимент продукции, включающий в себя все размеры муфт с внутренней и внешней резьбой от DN15 до DN100.
Обширные возможности сотрудничества в сфере OEM/ODM, включая предоставление комплексных услуг по индивидуальному заказу — от разработки чертежей до упаковки готовой продукции.
Обладая обширным опытом в сфере экспорта за рубеж, наша продукция широко используется в проектах тяжелой промышленности в Юго-Восточной Азии, Европе и других регионах.
| размер (дюймы) | L(mm) | D(mm) | M |
| 1/2" | 44 | 48 | 1/2" |
| 3/4" | 50 | 55 | 3/4" |
| 1" | 61 | 64 | 1" |
| 1-1/4" | 72 | 78 | 1-1/4" |
| 1-1/2" | 81 | 86 | 1-1/2" |
| 2" | 93 | 102 | 2" |
| 2-1/2" | 101 | 136 | 2-1/2" |
| 3" | 114 | 152 | 3" |
| 4" | 144 | 182 | 4" |
