Шарового крана с двойным соединением из ПВХ-U модели JRV22
Шаровой кран JARO JRV22 из ПВХ-U с двойным соединением (конструкция «True Union») — это клапан регулирования расхода промышленного класса, разработанный для систем водоснабжения, орошения, водоочистки и промышленных трубопроводных сетей по всему миру.
Описание
маркер
Описание продукта
Шаровой кран JARO JRV22 из ПВХ-U с двойным соединением (конструкция «True Union») — это клапан регулирования расхода промышленного класса, разработанный для систем водоснабжения, орошения, водоочистки и промышленных трубопроводных сетей по всему миру. Изготовленный из 100% первичного поливинилхлорида (PVC-U), он отличается усовершенствованной внутренней конструкцией с полным проходом, совместимостью с муфтами и резьбой различных стандартов, а также удобством технического обслуживания в линии трубопровода для подрядчиков в сфере инженерных систем, что подкрепляется оптовыми поставками напрямую с завода, возможностью индивидуальной настройки по заказу (OEM) и наличием товара на складе у региональных дистрибьюторов.
Модель: JRV22 Тип изделия: Шаровой кран с двойным соединением из ПВХ-U (конструкция «True Union») Диапазон размеров: 1/2″–4″ (DN15–DN100 / φ20–Φ110) Варианты соединения: Разьемное / Резьбовое (BSPT / NPT) Стандарты муфтовых соединений: ANSI / DIN / JIS / GB / BS / CNS Материал корпуса: высококачественный ПВХ-U (100 % первичная смола) Рабочее давление: PN10 / PN16 (150 PSI при 73°F) Соответствие стандартам качества: NSF/ANSI 61, ISO 9001, соответствует требованиям CE (100 % гидростатические испытания)
Основные преимущества шарового крана с двойным соединением JARO

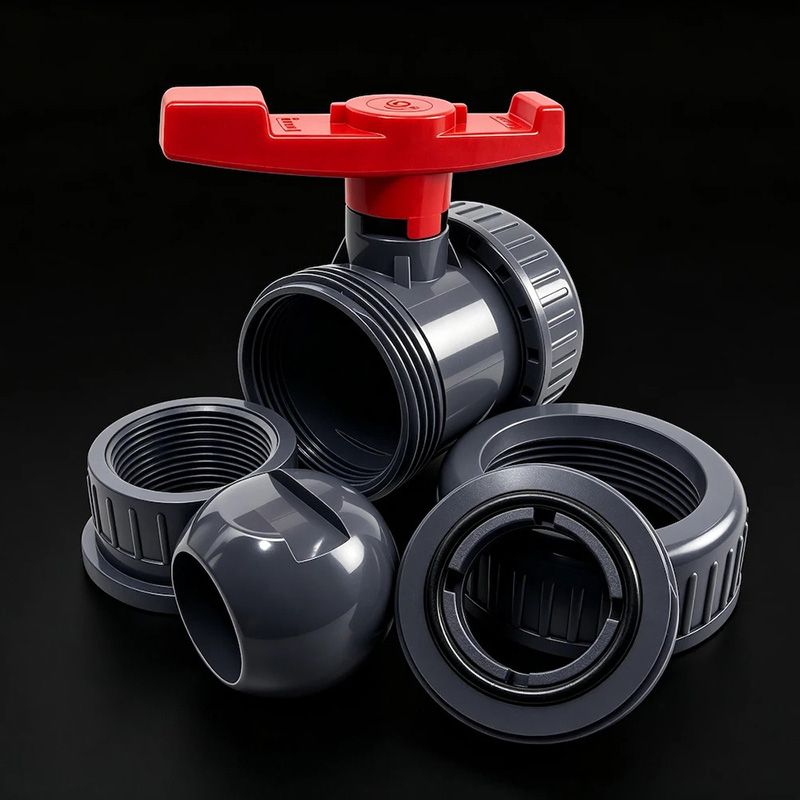

True Union — простота в обслуживании
Модель JARO JRV22 оснащена конструкцией с двойным разъемным соединением, что позволяет быстро снять корпус клапана для проверки или замены уплотнений без необходимости отрезания подключенных трубопроводов.
Совместимость с различными стандартами
Изготовлены в соответствии с международными стандартата, включая размеры муфт ANSI, DIN, JIS, GB и BS с резьбой BSPT/NPT, что обеспечивает беспрепятственную интеграцию на международных рынках.
100 % первичное сырье и контроль качества
Изготавливаются из 100 % первичного ПВХ-У в соответствии с системами производства, сертифицированными по стандарту ISO 9001, что гарантирует отсутствие химического загрязнения и долгосрочную стабильность при давлении.
Прошло испытания под гидростатическим давлением на 100 %
Каждый клапан проходит 100-процентное заводское гидростатическое испытание корпуса и седла под давлением, что позволяет гарантировать полное отсутствие утечек и полное соответствие сертифицированным стандартам для пластиковых клапанов.
Конструкция с полным проходом и низким коэффициентом трения
Усовершенствованная конструкция внутренней сферы и седла обеспечивает увеличенные проходные каналы, что позволяет свести к минимуму потери давления и сопротивление крутящему моменту, обеспечивая плавную работу как в ручном, так и в автоматическом режиме.
Прямые поставки с завода и индивидуальная настройка по требованиям OEM
Благодаря наличию специального формовочного оборудования компания JARO предлагает профессиональные услуги по производству пластиковых клапанов по заказу (OEM), включая изготовление ручек индивидуальных цветов, нанесение логотипа на корпус и экспортную упаковку.
Точное производство для обеспечения стабильного качества
Изготовленные с использованием специальных форм и в условиях контролируемых процессов литья под давлением в соответствии с требованиями системы качества ISO 9001, шаровые краны с двойным соединением JARO обеспечивают стабильные габаритные размеры и надежность сборки при поставках в больших объемах.
Совместимость с различными стандартами подключения
Предлагается с различными международными стандартами соединений, включая варианты с разъемами ANSI, DIN, JIS, GB и BS, а также резьбовые соединения BSPT и NPT, что обеспечивает беспроблемный монтаж в рамках проектов по всему миру.
Оптимизированная конструкция внутренней структуры
Усовершенствованная внутренняя конструкция включает уплотнительные кольца из EPDM, уплотнения седла из TPV, расширенные проходные каналы и плавное взаимодействие шарика и седла, что обеспечивает низкий рабочий крутящий момент и долговечное герметичное уплотнение.

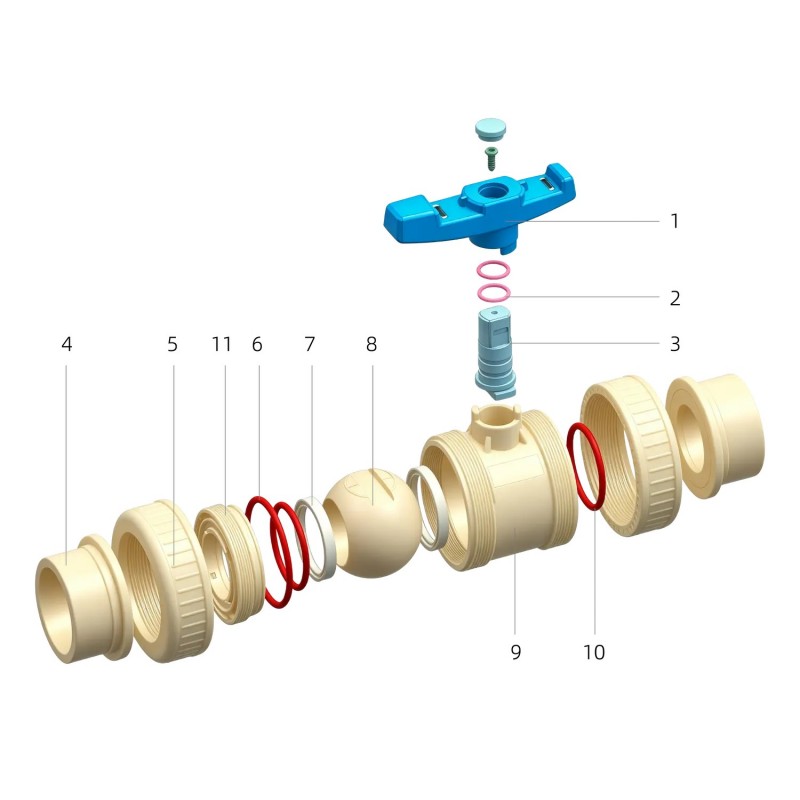

Спецификация
| №. | ЧАСТЬ | МАТЕРИАЛЫ | Количество |
| 1 | Купить | Антиблокировочная тормозная система | 1 |
| 2 | Уплотнительный кольцо № 1 | Этилен-пропилен-диен-мономер | 2 |
| 3 | Голосовать | 100 % первичного ПВХ-У | 1 |
| 4 | Розетка | 100 % первичный ПВХ-U | 1 |
| 5 | Полезность | 100 % первичного ПВХ-U | 1 |
| 6 | Уплотнительное кольцо 2 | Этилен-пропилен-диен-мономер | 2 |
| 7 | Seat Seal | Голос народа | 2 |
| 8 | Танец | 100 % первичный ПВХ-U | 1 |
| 9 | Основная часть | 100 % первичный ПВХ-U | 1 |
| 10 | Уплотнительный кольцо № 3 | Этилен-пропилен-диен-мономер | 1 |
| 11 | Торцевая заглушка | 100 % первичный ПВХ-U | 2 |

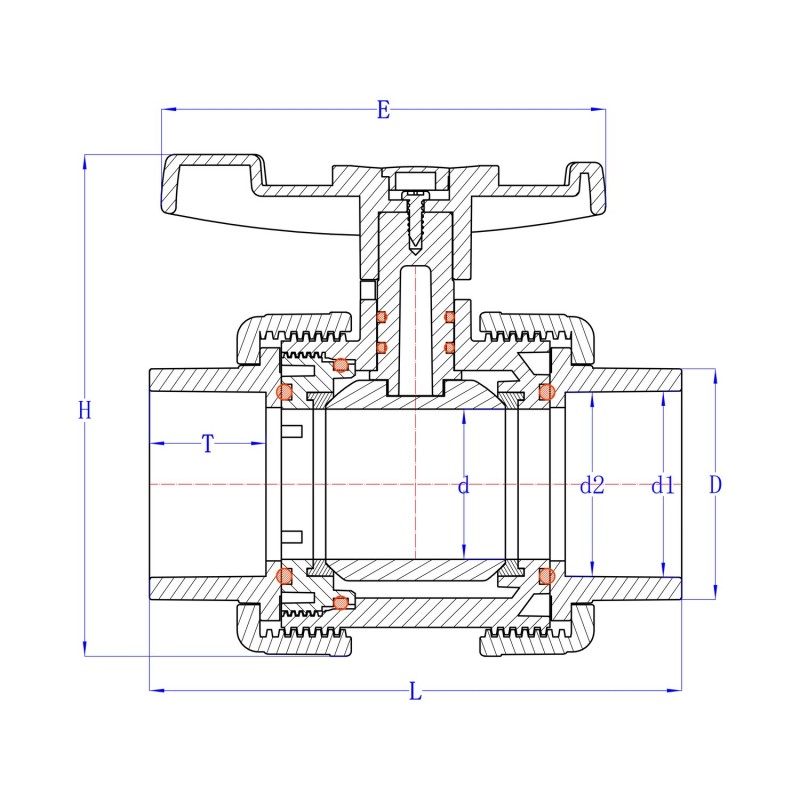

Технические характеристики измерений (в мм)
| OD (мм) | NPS (дюймы) | DN | До свидания | ANSI | ОН | Б.С. | Центральная нервная система | Этот | H | Этот | d1 | с двумя матрицами | d | Это | И |
| Ф20 | 1/2″ | Диаметр 15 мм | 20 | 21,34 | 22.1 | 21,2 | 22.1 | 81 | 78 | 28,6 | 19,95 | 20.3 | 15 | 16.5 | 68 |
| Φ25 | 3/4″ | DN20 | 25 | 26.67 | 26.1 | 26.6 | 26.1 | 91 | 88 | 34.8 | 24.95 | 25.3 | 20 | 19.5 | 76 |
| Ф32 | 1″ | DN25 | 32 | 33,4 | 32.1 | 33,4 | 34,1 | 104 | 102 | 42,8 | 31,9 | 32,3 | 25 | 22 | 87 |
| Ф40 | 1-1/4″ | DN32 | 40 | 42.16 | 38.1 | 42.1 | 42.1 | 121 | 116 | 51.6 | 39.9 | 40.35 | 30 | 26 | 102 |
| Φ50 | 1-1/2″ | DN40 | 50 | 48.26 | 48.2 | 48.1 | 48.2 | 143 | 135 | 61.8 | 49.9 | 50.35 | 39 | 32 | 120 |
| Φ63 | 2″ | DN50 | 63 | 60.33 | 60.2 | 60.2 | 60.2 | 174 | 164 | 75.3 | 62.9 | 63.4 | 49 | 38 | 145 |
| Φ75 | 2-1/2″ | DN65 | 75 | 73 | 76.2 | 73 | 76.2 | 206 | 192 | 88.6 | 74.9 | 75.4 | 60 | 41.5 | 178 |
| Ф90 | 3″ | Двойное ноль | 90 | 88,9 | 89,2 | 88,7 | 89,2 | 241 | 224 | 105,8 | 89,9 | 90,5 | 74 | 51 | 209 |
| Ф110 | 4″ | DN100 | 110 | 114,3 | 114 | 114,1 | 114,2 | 281 | 270 | 129,8 | 109,9 | 110,6 | 96 | 60 | 248 |
Информация об упаковке
| Размер (дюймы/мм) | PCS/CTN | Размер картонной коробки (Д × Ш × В, м) | Вес (г/шт.) |
| 1/2″ | 120 | 0,5 × 0,35 × 0,3 | 120 |
| 3/4″ | 88 | 0,5 × 0,35 × 0,3 | 212 |
| 1″ | 64 | 0,5 × 0,35 × 0,3 | 290 |
| 1-1/4″ | 32 | 0,5 × 0,35 × 0,3 | 430 |
| 1-1/2″ | 24 | 0,5 × 0,35 × 0,3 | 606 |
| 2″ | 20 | 0,5 × 0,35 × 0,3 | 1005 |
| 2-1/2″ | 8 | 0,58 × 0,35 × 0,22 | 1840 год |
| 3″ | 6 | 0,5 × 0,35 × 0,26 | 2820 |
| 4″ | 4 | 0,43 × 0,46 × 0,3 | 5190 |
Информация об упаковке
В данной таблице с информацией об упаковке значения L × W × H относятся к габаритным размерам внешней коробки, а не к размерам клапана.
Фактические размеры коробки и вес единицы продукции могут варьироваться в зависимости от размера клапана, конфигурации торцевого соединения, материала шарика, материала рукоятки (если применимо), количества в коробке и согласованного способа упаковки.
Размеры клапанов, указанные в других разделах этой страницы, представляют собой отдельные измерения. Перед оформлением заказа просим уточнить окончательные требования к упаковке.
