Почему диапазон температур имеет значение при выборе материалов для трубопроводов

Эксплуатационные характеристики материала трубопроводов могут значительно изменяться при переходе от низкотемпературных условий к условиям эксплуатации при высоких температурах. Материал, демонстрирующий хорошие эксплуатационные характеристики при комнатной температуре, может стать хрупким в холодных условиях, размягчиться под воздействием высокой температуры или со временем подвергнуться разрушению в результате коррозии.

Именно поэтому инженеры и заказчики проектов часто сравнивают такие материалы для трубопроводов, как ПВХ, ХПВХ и металл, при оценке надежности системы, срока службы и рисков, связанных с техническим обслуживанием.

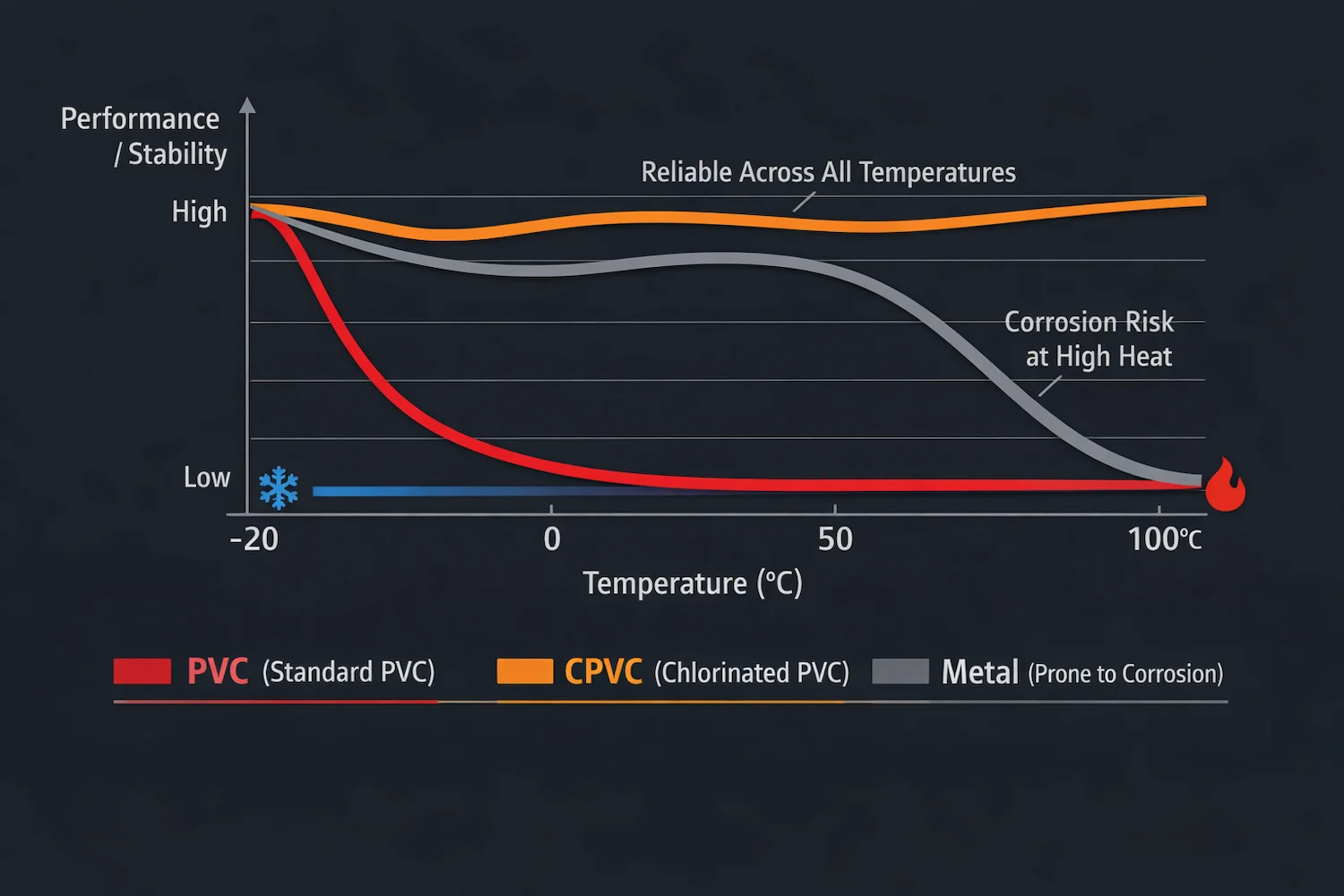

На приведенном ниже графике представлено общее сравнение эксплуатационных характеристик в различных температурных условиях. На нем показано, как стандартные материалы из ПВХ, ХПВХ и металла по-разному реагируют при изменении рабочей среды в диапазоне от примерно -20 °C до 100 °C.

I. Понимание кривой температурных характеристик

На диаграмме сравниваются три распространенные категории материалов для трубопроводов:

• ПВХ — стандартный поливинилхлорид;
• CPVC — хлорированный поливинилхлорид;
• Металл — традиционные металлические материалы для трубопроводов, которые в зависимости от перекачиваемой жидкости и условий эксплуатации могут подвергаться риску коррозии.

По вертикальной оси отображаются эксплуатационные характеристики и стабильность, а по горизонтальной — температура. Хотя данный график представляет собой скорее концептуальное сравнение, чем замену инженерных расчетов для конкретного проекта, он помогает объяснить важный принцип выбора материала:

Различные материалы трубопроводов не обеспечивают одинаковую степень стабильности при изменяющихся температурных условиях.

Для закупщиков и инженеров это означает, что выбор подходящего материала должен основываться на реальных условиях эксплуатации, а не только на первоначальной стоимости приобретения или номинальных технических характеристиках. Проектным группам, которым требуется более широкая техническая поддержка, процесс инженерной валидации и обеспечения качества компании JARO помогает обеспечить взаимосвязь между выбором материала, логикой испытаний и долгосрочной надежностью системы.

II. Стандартный ПВХ: надежен во многих областях применения, но имеет ограничения по температуре

Стандартный ПВХ широко используется в системах водоснабжения, водоотведения, орошения и для транспортировки жидкостей в целом. Он отличается небольшим весом, экономичностью, простотой монтажа и устойчивостью к многим распространенным видам коррозии. Для систем, работающих при нормальных температурах, ПВХ по-прежнему остается практичным и широко признанным материалом.

Однако стандартный ПВХ имеет явные ограничения, когда требования к рабочей температуре становятся более высокими.

При низких температурах ПВХ может терять ударную вязкость и становиться более подверженным растрескиванию под воздействием внезапной нагрузки или механического удара. При более высоких температурах ПВХ может постепенно терять стабильность размеров и несущую способность, поскольку термопластичные материалы, как правило, становятся более мягкими с повышением температуры.

Это не означает, что ПВХ не подходит в качестве материала для трубопроводов. Это означает, что ПВХ следует использовать в пределах допустимого диапазона эксплуатационных условий. При применении в системах с высокотемпературными средами, циркуляцией горячей воды или при многократных термических циклах стандартный ПВХ может не обеспечить достаточного запаса прочности в долгосрочной перспективе.

При выборе материалов на практике ПВХ зачастую лучше подходит для систем водоснабжения с водой нормальной температуры, ирригационных сетей, дренажных систем, а также для общего применения с жидкостями с низкой и средней температурой. Для областей применения, требующих подтверждения соответствия установленным стандартам, покупатели также могут ознакомиться с ассортиментом сертифицированных пластиковых клапанов и фитингов компании JARO, чтобы более точно подобрать материал в соответствии с рыночными требованиями.

III. CPVC: разработан для обеспечения более высокой стабильности в более широком диапазоне температур

CPVC, или хлорированный поливинилхлорид, получают путем увеличения содержания хлора в ПВХ-смоле. Эта химическая модификация повышает термостойкость и позволяет CPVC сохранять большую стабильность в условиях повышенных температур. Компания Oatey поясняет, что CPVC изготавливается путем добавления хлора к стандартному ПВХ, что повышает термостойкость и химическую стойкость материала в соответствующих областях применения, как указано в её руководстве по сравнению материалов ПВХ и CPVC.

По сравнению со стандартным ПВХ, CPVC обладает более высокой термической стабильностью, лучшей стойкостью к высоким температурам и более подходит для систем с горячей водой или высокотемпературными жидкостями. Компания Charlotte Pipe также указывает на своей странице с техническими характеристиками труб CPVC Schedule 80, что трубы CPVC Schedule 80 обладают более высокими температурными характеристиками, чем ПВХ, и подходят для коммерческих и промышленных систем, работающих под давлением.

Именно поэтому CPVC широко применяется в таких областях, как:

• системы трубопроводов горячей воды;
• транспортировка промышленных жидкостей;
• трубопроводные системы, устойчивые к воздействию химических веществ;
• применение в области очистки воды при высоких температурах;
• технологические трубопроводы, в которых требуется стабильность температуры.

На графике CPVC обозначен оранжевой кривой, которая остается относительно стабильной в широком диапазоне температур. Это отражает главное техническое преимущество CPVC: он способен более эффективно сохранять свои эксплуатационные характеристики в условиях более суровых температурных режимов.

Для проектов, в которых температура рабочей среды может повышаться, колебаться или оставаться повышенной в течение длительных периодов эксплуатации, трубы из CPVC обеспечивают более высокий запас долгосрочной надежности по сравнению со стандартным ПВХ.

IV. Металлические трубопроводы: прочные, но не всегда самый стабильный вариант в долгосрочной перспективе

Металлические трубопроводы традиционно используются во многих системах, предъявляющих высокие требования к давлению и температуре, благодаря своей механической прочности. Однако металл не всегда является оптимальным решением для любой среды.

Основная проблема, связанная с металлическими трубопроводами, заключается не только в температуре, но и в риске коррозии. Когда металлические трубы подвергаются воздействию определенных химических веществ, агрессивных условий воды, высокой влажности или повышенных температур, коррозия может ускориться и постепенно снизить надежность системы.

Коррозия может привести к:

• уменьшение толщины стенки;
• внутреннее отслоение или загрязнение;
• ограничение расхода;
• более высокие требования к техническому обслуживанию;
• риск утечки;
• более короткий срок службы в агрессивных средах.

На графике кривая характеристик металла снижается в условиях высоких температур из-за потенциального риска снижения эксплуатационных характеристик вследствие коррозии. Это не означает, что все металлические трубопроводы выходят из строя под воздействием высокой температуры. Скорее, это подчеркивает, что эксплуатационные характеристики металла в значительной степени зависят от химического состава рабочей среды, защитной обработки, марки материала и условий технического обслуживания.

Для многих систем, подверженных воздействию химических веществ, горячей воды и коррозии, CPVC может стать практичной альтернативой металлическим трубам благодаря сочетанию термостойкости и устойчивости к неметаллической коррозии. Компания Corzan отмечает, что, согласно сравнению трубопроводных систем из CPVC и стали, системы из CPVC обладают более высокой коррозионной стойкостью по сравнению с оцинкованной сталью, в то время как металлы могут подвергаться точечной или щелевой коррозии в зависимости от условий эксплуатации.

V. Почему CPVC демонстрирует лучшие характеристики, чем ПВХ, при более высоких температурах

Основное различие между ПВХ и ХПВХ заключается в молекулярной структуре. ХПВХ содержит больше хлора, чем обычный ПВХ, что повышает устойчивость материала к термической деформации и обеспечивает его лучшие эксплуатационные характеристики при повышенных температурах.

Благодаря повышенной термостойкости материалы из CPVC сохраняют:

• лучшая стабильность размеров;
• более высокое тепловое сопротивление;
• более стабильные характеристики давления при повышенных температурах;
• повышенная стойкость к воздействию горячей воды и некоторых химических жидкостей;
• более длительный срок службы в условиях высоких температур.

Для разработчиков систем преимущество очевидно. Когда условия эксплуатации выходят за пределы комфортного диапазона работы стандартного ПВХ, CPVC становится более подходящим инженерным материалом с точки зрения термической стабильности и долгосрочной надежности.

Именно поэтому компания JARO проводит оценку решений в области высокотемпературных пластиковых трубопроводов с учетом всех аспектов системы в целом, включая выбор материала, контроль размеров, эксплуатационные характеристики при давлении и стабильность качества партий продукции. Обеспечить соблюдение этих факторов позволяют стабильные производственные системы, высокая точность форм и контролируемые производственные процессы.

VI. Где системы трубопроводов из CPVC наиболее подходят

CPVC особенно ценен в тех областях применения, где стандартный ПВХ может не обладать достаточной термостойкостью, а использование металла может привести к коррозии или создать проблемы с техническим обслуживанием.

К типичным условиям применения CPVC относятся:

• Системы распределения горячей воды, в которых требуется долговременная термическая стабильность;
• Промышленные системы с использованием жидкостей, работающие при повышенных температурах или подверженные воздействию химических веществ;
• Установки по очистке воды, в которых важны коррозионная стойкость и совместимость с рабочими средами;
• Линии химической обработки, на которых существует риск коррозии металла;
• Высокотемпературные инженерные системы, требующие стабильных неметаллических трубопроводных решений.

В этих областях применения преимущество CPVC заключается не только в его термостойкости. Этот материал также помогает снизить риск возникновения проблем, связанных с коррозией, которые часто возникают при использовании металлических трубопроводов, и при этом обеспечивает более простое обращение и монтаж по сравнению со многими металлическими системами.

В разделе, посвящённом распределению горячей и холодной воды, Институт пластиковых труб отмечает, что пластиковые сантехнические трубы не подвергаются коррозии и на них не образуется накипь, которая может снижать расход, а также указывает, что CPVC широко используется в магистрально-разветвительных схемах для жестких трубопроводных систем, как указано на его странице, посвящённой распределению горячей и холодной воды.

VII. Как выбрать между трубами из ПВХ, ХПВХ и металла

Не существует универсального материала, подходящего для любой трубопроводной системы. Правильный выбор зависит от температуры, давления, химического состава рабочей среды, условий монтажа, требований к техническому обслуживанию и бюджета проекта.

В качестве общего руководства по выбору:

• Выбирайте ПВХ для систем водоснабжения с водой нормальной температуры, ирригационных сетей, дренажных систем и других областей применения, где важна экономичность.
• Выбирайте CPVC для систем горячего водоснабжения, транспортировки жидкостей с повышенной температурой, химически стойких трубопроводов и систем, требующих повышенной термостойкости.
• Следует выбирать металлические трубопроводы в тех случаях, когда главным приоритетом является очень высокая механическая прочность, соблюдение конкретных нормативных требований или работа в условиях экстремального давления, при этом необходимо тщательно оценивать риск коррозии.

Для многих современных систем транспортировки жидкостей материал CPVC обеспечивает оптимальный баланс между термостойкостью, коррозионной стойкостью, эффективностью монтажа и долгосрочной надежностью системы.

Покупатели, сравнивающие классы давления, международные технические стандарты или проектные требования, также могут воспользоваться инструментом JARO для пересчёта значений PN в PSI и BAR, чтобы облегчить сравнение номинальных значений давления на разных рынках.

VIII. Почему это важно для международных покупателей и дистрибьюторов проектов

Для дистрибьюторов, оптовиков и заказчиков проектов выбор материалов напрямую влияет на удовлетворенность клиентов, нагрузку по гарантийным обязательствам и долгосрочную репутацию бренда. Неисправность трубопроводной системы редко оценивается исключительно по неисправному компоненту. Зачастую клиенты оценивают всю систему поставщиков, стоящую за данным продуктом.

Правильный выбор материала с самого начала помогает сократить:

преждевременная утечка;

термическая деформация;

жалобы, связанные с коррозией;

частота технического обслуживания;

восстановительная стоимость;

риск проекта.

Это особенно важно для рынков, где качество воды, колебания температуры и условия установки значительно различаются. Продукт, который хорошо себя зарекомендовал в одном регионе, может не обеспечить такую же надежность в другом, если выбор материалов не будет должным образом согласован с условиями эксплуатации.

По этой причине компания JARO оценивает варианты материалов для трубопроводов не только с точки зрения каталога продукции, но и с точки зрения эксплуатационных характеристик системы. Перед выбором ПВХ, ХПВХ или металлических аналогов необходимо учитывать диапазон температур, номинальное давление, химическую совместимость и условия эксплуатации.

Для покупателей, которым требуются более подробные технические рекомендации, в разделе «Часто задаваемые вопросы» о пластиковых клапанах и фитингах компании JARO приведены дополнительные разъяснения по выбору материалов, номинальному давлению, сертификатам и подбору оборудования для конкретных условий эксплуатации.

Вывод: CPVC обеспечивает более высокий запас прочности в системах, работающих при высоких температурах и подверженных коррозии

Сравнение труб из ПВХ, ХПВХ и металла показывает, что термические характеристики являются решающим фактором, определяющим долгосрочную надежность системы.

Стандартный ПВХ по-прежнему остается практичным решением для многих областей применения при нормальных температурах, однако его эксплуатационные возможности становятся более ограниченными в условиях высоких температур или интенсивных термоциклов. Металлические трубопроводы обладают высокой механической прочностью, но в зависимости от химического состава рабочей среды и условий эксплуатации могут подвергаться риску коррозии.

CPVC представляет собой оптимальное решение для областей применения, требующих повышенной термостойкости, улучшенной коррозионной стойкости и долгосрочной стабильности материала. В системах горячего водоснабжения, при прокладке трубопроводов, подверженных воздействию химических веществ, а также в сложных промышленных системах, где используются различные жидкости, CPVC может стать более надёжной альтернативой в тех случаях, когда стандартного ПВХ недостаточно, а использование металла сопряжено с риском коррозии или сложностями при техническом обслуживании.

Для заказчиков и дистрибьюторов проектной продукции главное — не просто выбрать материал, который выглядит наиболее прочным. Настоящая ценность заключается в выборе материала, который сохраняет стабильные эксплуатационные характеристики во всём фактическом диапазоне рабочих температур системы.

Ознакомьтесь с подходом компании JARO к инженерной валидации и обеспечению качества, чтобы понять, как выбор материалов, стандарты испытаний и контроль производства способствуют долгосрочной надежности трубопроводных систем из пластика.

Часто задаваемые вопросы

1. В чём заключается основное различие между ПВХ и ХПВХ?

Основное отличие заключается в химическом составе и термостойкости. CPVC содержит больше хлора, чем стандартный ПВХ, что повышает его термостойкость и делает его более подходящим для использования в системах с горячей водой и жидкостями с более высокими температурами.

2. Является ли CPVC лучшим материалом для систем горячего водоснабжения, чем ПВХ?

Да. CPVC, как правило, лучше подходит для систем горячего водоснабжения, чем стандартный ПВХ, поскольку он сохраняет лучшую стабильность размеров и механические характеристики при повышенных температурах.

3. Может ли CPVC заменить металлические трубы?

В некоторых областях применения CPVC может использоваться в качестве альтернативы металлическим трубам, особенно в тех случаях, когда важны коррозионная стойкость, химическая совместимость и простота монтажа. Однако при окончательном выборе материала всегда следует учитывать давление, температуру, тип рабочей среды и требования проекта.

4. Почему металлические трубопроводы подвержены риску коррозии при высоких температурах?

Повышенная температура может ускорить химические реакции в некоторых средах, что может повысить риск коррозии определенных металлов. Фактический риск зависит от марки металла, химического состава среды, защитной обработки и условий эксплуатации.

5. Подходит ли ПВХ для применения при низких температурах?

ПВХ можно использовать во многих обычных условиях эксплуатации, однако при низких температурах он может стать более чувствительным к ударам и растрескиванию. При эксплуатации в холодных условиях следует тщательно оценивать марку материала, его состав и условия монтажа.

6. Какой материал следует выбрать для трубопроводов, устойчивых к воздействию химических веществ?

CPVC часто является оптимальным выбором для изготовления трубопроводов, устойчивых к воздействию химических веществ, поскольку сочетает в себе коррозионную стойкость неметаллических материалов с более высокими температурными характеристиками по сравнению со стандартным ПВХ. Однако химическая совместимость всегда должна проверяться с учетом конкретной среды.

7. На что следует обратить внимание покупателям при сравнении труб из ПВХ, ХПВХ и металла?

Покупателям следует учитывать диапазон температур, номинальное давление, риск коррозии, химическую совместимость, стоимость монтажа, требования к техническому обслуживанию и долгосрочную надежность системы. Выбор материала должен основываться на реальных условиях эксплуатации, а не исключительно на цене.
