Почему пластиковые клапаны больших размеров часто имеют номинальное давление PN10 и как компания JARO обеспечивает PN16 для клапанов диаметром свыше 63 мм

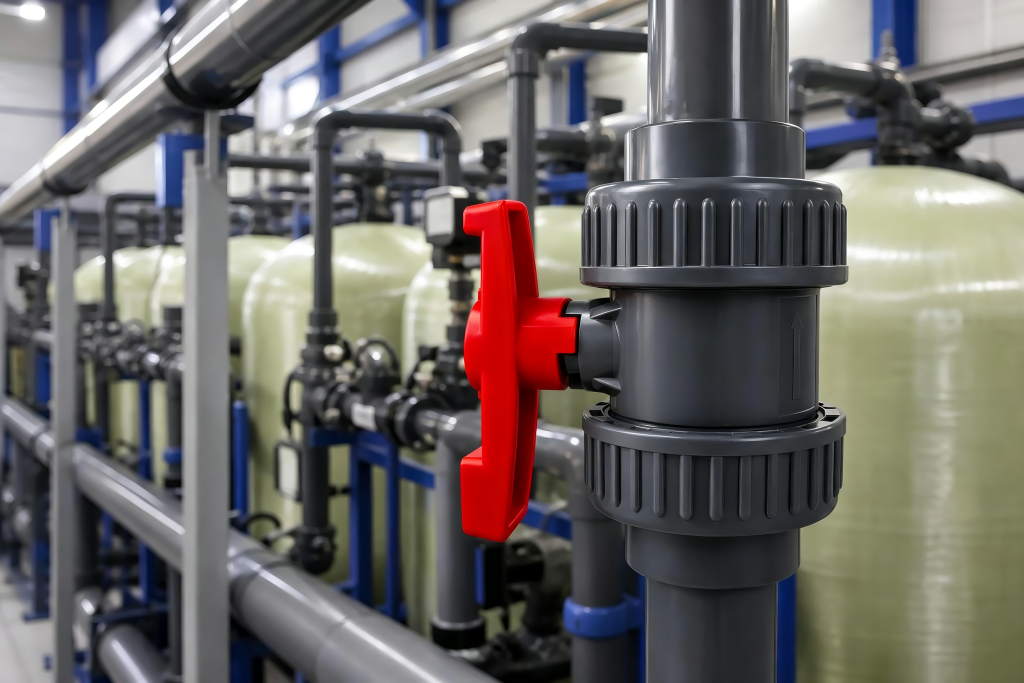

Когда покупатели сравнивают пластиковые клапаны, номинальное давление — это один из первых технических параметров, на который они обращают внимание. Клапан с маркировкой PN16 выглядит более прочным, чем клапан с маркировкой PN10, но эта разница становится особенно значимой при увеличении размера клапана.

В малых размерах многие пластиковые шаровые краны могут легче выдерживать более высокие номинальные давления. Однако при размерах свыше 63 мм обеспечить соответствие требованиям PN16 становится сложнее. Некоторые продукты конкурентов в больших размерах имеют номинальное давление только PN10, поскольку корпус крана, толщина стенок, конструкция уплотнений и стабильность литья должны выдерживать гораздо более высокие механические нагрузки.

В данной статье объясняется, почему крупногабаритные пластиковые клапаны зачастую рассчитаны лишь на давление PN10, с какими техническими сложностями это связано, а также как отдельные модели крупногабаритных ПВХ-клапанов компании JARO обеспечивают рабочие характеристики на уровне PN16 за счет конструктивных решений, контроля качества материалов и проверки производственного процесса.

Почему определение номинального давления становится сложнее по мере увеличения размера клапана

Номинальное давление — это не просто цифра, нанесенная на корпус клапана. Оно отражает ожидаемые эксплуатационные характеристики клапана при внутреннем давлении в пределах предусмотренного диапазона применения. В случае пластиковых клапанов на этот показатель влияют прочность материала, геометрия корпуса клапана, толщина стенок, конструкция уплотнений, стабильность качества изготовления и контроль испытаний.

С увеличением размера клапана увеличивается и внутренняя площадь, подверженная воздействию давления. Это означает, что общая сила, действующая на корпус клапана, становится значительно выше, даже если значение давления остается неизменным. Клапан DN80, работающий при той же нагрузке давления, сталкивается с совершенно иными конструктивными проблемами, чем клапан DN25.

Именно поэтому изготовление крупногабаритных пластиковых клапанов требует более тщательного проектирования. Производитель должен одновременно контролировать прочность корпуса, деформацию, стабильность герметичности и качество литья под давлением.

Почему многие пластиковые клапаны диаметром свыше 63 мм рассчитаны только на давление PN10

Многие пластиковые клапаны диаметром свыше 63 мм рассчитаны только на давление PN10, поскольку для обеспечения давления PN16 в клапанах больших размеров требуется более прочная конструкция и более строгий контроль качества при производстве. Чем больше размер клапана, тем сложнее контролировать деформацию корпуса, давление уплотнения и долгосрочную стабильность.

Для некоторых поставщиков снижение номинального давления до PN10 является более безопасным и простым коммерческим решением. Это позволяет продавать клапан для систем с более низким давлением без необходимости перепроектирования корпуса клапана или совершенствования контроля качества производства.

Однако для покупателей, которым требуются клапаны, рассчитанные на более высокое давление, разница между PN10 и PN16 имеет значение. Клапан, предназначенный для использования в системах водоснабжения, орошения или инженерных сетях с более высоким давлением, не следует выбирать, ориентируясь исключительно на размер и цену. Номинальное давление должно соответствовать условиям эксплуатации и требованиям безопасности системы.

Инженерные проблемы, связанные с производством крупногабаритных шаровых кранов из ПВХ

При изготовлении шаровых кранов из ПВХ больших размеров возникает ряд технических сложностей, которые в случае небольших размеров не столь очевидны.

Нагрузка на корпус клапана: увеличение площади, подверженной внутреннему давлению, приводит к увеличению силы, действующей на стенку корпуса.

Стабильность уплотнения: шарик, седло и уплотнение должны сохранять стабильность под давлением и в процессе эксплуатации.

Контроль процесса литья под давлением: более крупные детали более чувствительны к усадке, охлаждению и внутренним напряжениям.

Равномерность толщины стенок: неравномерная толщина стенок может привести к образованию слабых зон или повысить риск деформации.

Рабочий крутящий момент: при использовании шариков и уплотнений большего размера может потребоваться более точный контроль усилия открытия и закрытия.

В связи с этими факторами крупный клапан не может быть просто увеличенной копией небольшого клапана. Конструкция должна быть рассчитана на фактическую механическую нагрузку, характерную для данного диапазона размеров.

Толщина стенки, напряжение в корпусе и стабильность уплотнения

Толщина стенок имеет большое значение, однако сама по себе она не гарантирует соответствие требованиям PN16. Корпус клапана также должен обеспечивать правильное распределение напряжений и сохранять стабильное уплотнение под давлением.

Если толщина корпуса в ключевых местах слишком мала, это может повысить риск деформации или растрескивания. Если же корпус толстый, но имеет неудачную конструкцию, напряжения всё равно могут концентрироваться в местах переходов, углов или соединений. Надежный клапан требует как соответствующей толщины стенок, так и продуманной конструкции.

Не менее важна и стабильность уплотнения. Под давлением шарик и седло должны сохранять контакт без чрезмерной деформации. Если конструкция уплотнения нестабильна, утечка может возникнуть даже в том случае, если сам корпус клапана не треснет.

Как выбор материала влияет на рабочие характеристики при давлении

Качество материала напрямую влияет на эксплуатационные характеристики при давлении. В случае клапанов из ПВХ стабильное качество сырья способствует обеспечению стабильных показателей прочности, вязкости, цвета и долговечности.

Использование неоднородного вторичного сырья может снизить затраты, но при этом повышает риск появления хрупкости, нестабильного поведения при формовании и колебаний качества от партии к партии. В случае крупногабаритных клапанов эти риски становятся ещё более серьёзными, поскольку на изделие и без того действуют более высокие механические нагрузки.

При выборе продукции, предназначенной для работы под давлением, покупателям следует уточнить, использует ли производитель сырье, прошедшее контроль качества, и проходит ли продукция испытания в соответствии с внутренней процедурой валидации. Международные организации по стандартизации, такие как ISO/TC 138, уделяют особое внимание пластиковым трубам, фитингам и арматуре для транспортировки жидкостей, что свидетельствует о тесной взаимосвязи между материалами, конструкцией систем и эксплуатационными требованиями в данной отрасли.

Как JARO обеспечивает соответствие требованиям PN16 для отдельных крупногабаритных клапанов

JARO обеспечивает соответствие требованиям PN16 для отдельных крупногабаритных пластиковых клапанов диаметром свыше 63 мм за счет комплексного подхода, включающего конструктивное проектирование, контроль качества материалов и проверку производственного процесса. Этого невозможно достичь, изменив лишь один параметр. Требуется комплексное рассмотрение всей системы производства продукции.

К ключевым факторам относятся:

Усиленная конструкция корпуса клапана для более равномерного распределения нагрузки

Регулируемая толщина стенок в критически важных участках корпуса

Выбор материала, обеспечивающего стабильные эксплуатационные характеристики при давлении

Тщательная разработка пресс-форм и контроль процесса литья под давлением

Испытания под давлением и контроль качества перед отгрузкой

Для покупателей важно, чтобы соответствие стандарту PN16 для крупных размеров подтверждалось результатами инженерных расчетов и испытаний, а не только заявлениями в каталоге.

На что следует обратить внимание покупателям при сравнении PN10 и PN16

Сравнивая пластиковые клапаны PN10 и PN16, покупателям не следует ориентироваться исключительно на разницу в цене. Клапан с более высоким номинальным давлением может требовать более прочной конструкции, более качественных материалов и более тщательного контроля качества при производстве.

Уточните номинальное давление для каждого размера, особенно для размеров свыше 63 мм.

Уточните, распространяется ли стандарт PN16 на весь ассортимент или только на отдельные размеры.

Проверьте конструкцию корпуса клапана и схему армирования.

Уточните марку материала и уточните, используется ли первичное сырье.

Узнайте о процедурах испытаний под давлением и контроля качества.

Проверьте условия применения с точки зрения температуры и рабочего давления.

Уточните стандарты подключения и требования к монтажу.

Покупатели также могут сопоставить техническую документацию с признанными стандартными нормами. В случае компонентов напорных трубопроводов из ПВХ такие внешние ссылки, как ASTM D2466 и ASTM F1970, помогают продемонстрировать, почему размеры, материалы, маркировка и испытания играют важную роль в системах трубопроводов из пластика.

Заключение

Проектирование крупногабаритных пластиковых клапанов, рассчитанных на более высокие номинальные давления, представляет собой более сложную задачу, поскольку с увеличением размеров возрастает суммарная внутренняя сила. Именно поэтому многие клапаны диаметром свыше 63 мм рассчитаны только на давление PN10, тогда как для обеспечения рабочих характеристик PN16 требуется более прочная конструкция, более тщательный контроль качества материалов и надежная проверка на давление.

Выбранные компанией JARO крупногабаритные клапаны из ПВХ разработаны для обеспечения рабочих характеристик класса PN16 для диаметров свыше 63 мм за счет усиленной конструкции, контролируемого литья и проверки качества. Покупателям, сравнивающим пластиковые клапаны PN10 и PN16, следует задавать не только вопрос «Какова номинальная давление?», но и «Как производитель обеспечивает соответствие этому значению?». Чтобы сравнить технические характеристики крупногабаритных клапанов из ПВХ или запросить подробную информацию о номинальном давлении, обратитесь в компанию JARO для получения технической поддержки и коммерческого предложения.

Часто задаваемые вопросы

В чём заключается разница между пластиковыми клапанами PN10 и PN16?

PN10 и PN16 обозначают разные номинальные значения давления. Клапаны PN16 предназначены для работы при более высоком давлении, чем клапаны PN10, однако их фактическая пригодность зависит от размера, материала, температуры и условий эксплуатации системы.

Почему у многих пластиковых клапанов с диаметром свыше 63 мм номинальное давление снижается до PN10?

Клапаны большего размера подвергаются более значительным внутренним нагрузкам при одинаковом давлении. Для обеспечения соответствия клапанов диаметром свыше 63 мм требованиям PN16 необходимы более прочная конструкция корпуса, стабильное уплотнение, контролируемая толщина стенок и надёжное производство.

Все ли крупногабаритные клапаны из ПВХ могут выдерживать давление PN16?

Нет. Характеристики PN16 зависят от конкретной конструкции изделия, материала, параметров формования и процесса валидации. Покупателям следует уточнять номинальные характеристики для каждого размера.

Является ли толщина стенки единственным фактором, определяющим номинальное давление?

Нет. Толщина стенки имеет значение, но эксплуатационные характеристики при давлении также зависят от распределения напряжений, конструкции уплотнения, качества материала, однородности литья и испытаний.

О чём следует поинтересоваться покупателям перед заказом пластиковых клапанов PN16?

Покупателям следует уточнить номинальное давление для конкретного размера, материал, конструкцию армирования, порядок испытаний, стандарт соединений, рабочую температуру и требования к монтажу.
